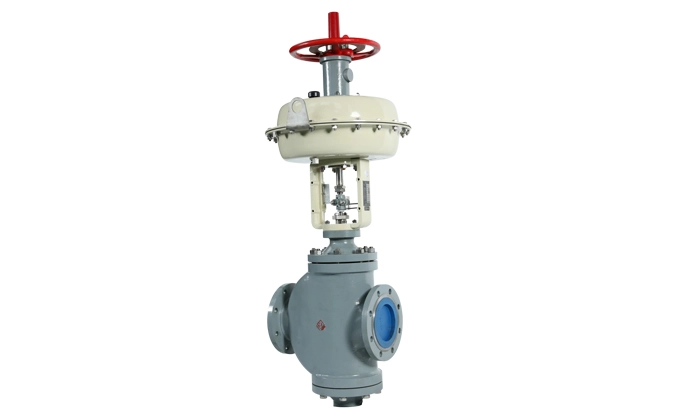

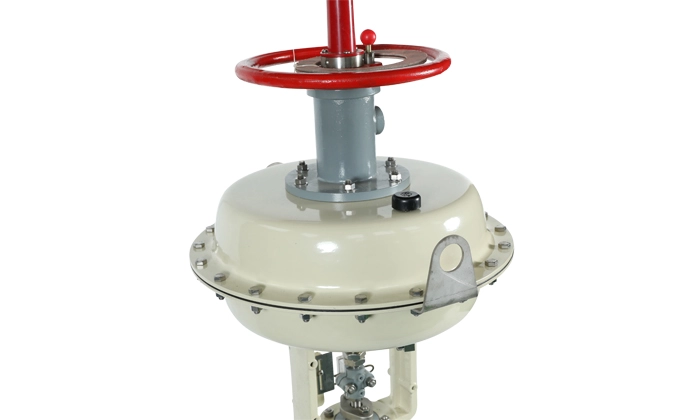

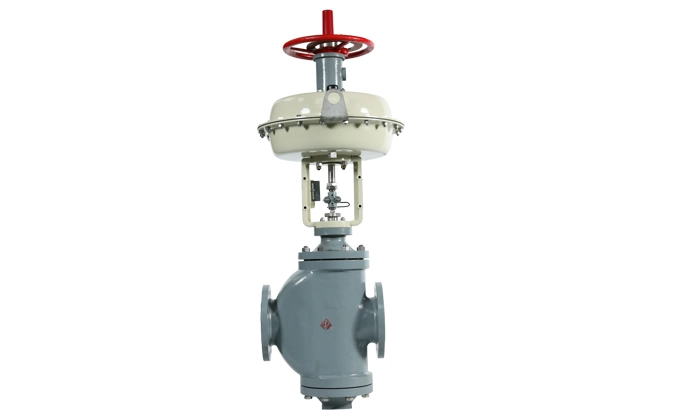

N系列双座调节阀
N系列双座调节阀采用顶、底双导向结构。具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于较苛刻的工作条件。特别适用于泄漏要求不高、阀前后压差较大的工作场合。





标准规格

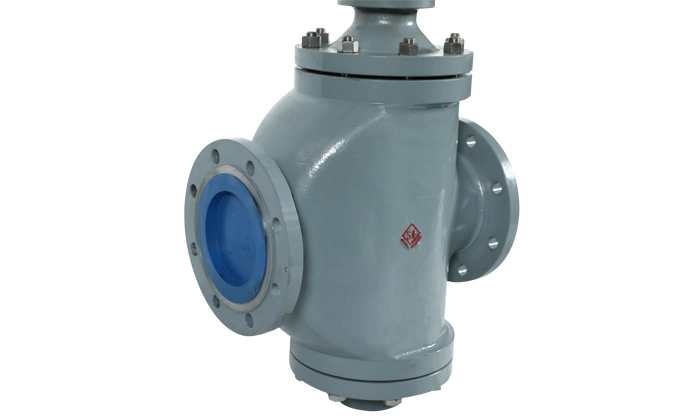

本体部分

型 式 平衡阀芯型
公称通径 DN20mm~400mm(3/4"~16")
流量特性 等百分比、线性
公称压力 PN系列:PN1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa Class系列:Class150,300,600
连接方式 法兰式、螺纹式、焊接式①
法兰距 符合GB12221-2005①
阀体及上阀盖材质 WCB、WC9、CF8、CF8M②
填料 聚四氟乙烯V形填料、聚四氟乙烯碳纤维、聚四氟乙烯石棉及柔性石墨
表面涂层 银灰色(环氧树脂);阀体为不锈钢时,本体不加涂层。


注①:连接方式、阀体法兰及法兰端面距可按用户指定的标准制造;

:阀体、上阀盖及阀内件材质可按用户指定标准制造。
