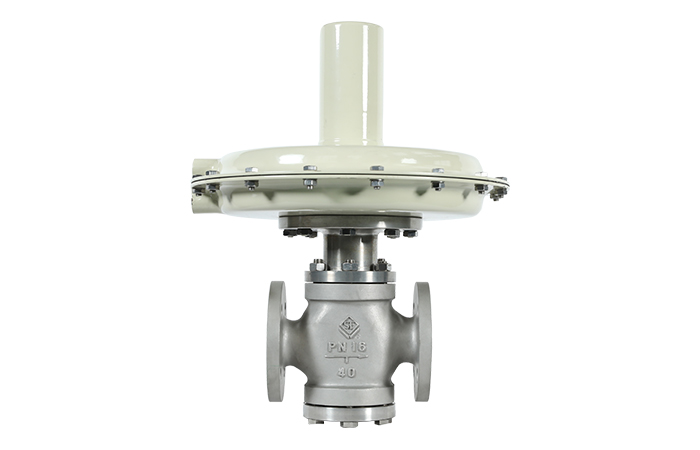

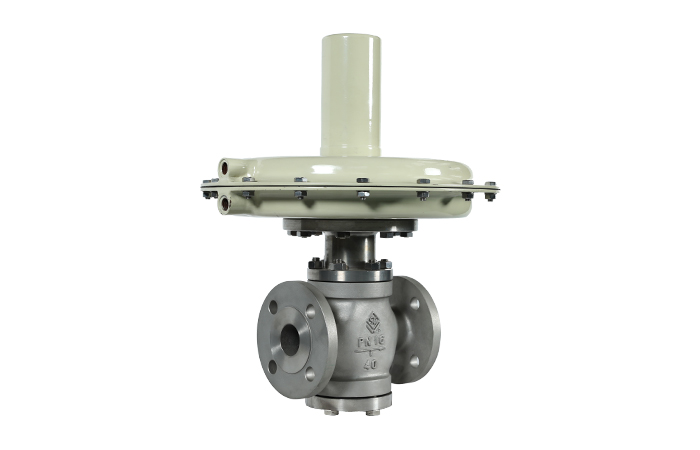

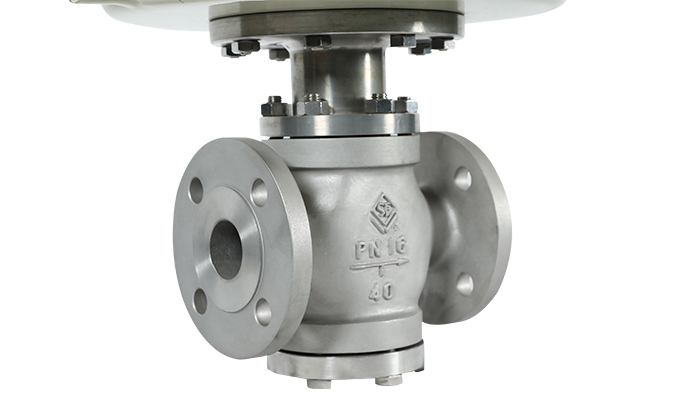

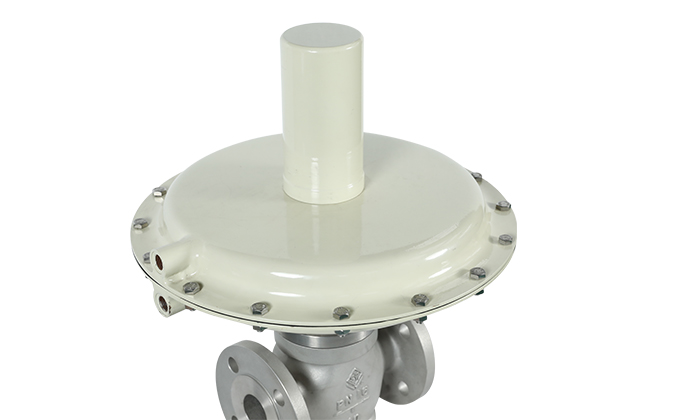

ZZV型自力式微压调节阀
ZZV(C)型自力式微(差)压调节阀无需外加能源,利用被控介质自身能量作为动力源,引入执行机构控制阀芯位置来改变截流面积,从而改变两端的压差和流量,达到控制阀后压力稳定(阀后型)或泄压(阀前型)的目的。具有动作灵敏,密封性好,压力波动小等优点,广泛应用于各种工业设备中气体的微压力控制。

标准规格

本体部分

阀芯型式 单座(ZZVP、ZZCP)、双座(ZZVN、ZZCN)
作用型式 减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)
公称通径 DN15mm~300mm(1/2”~12”)
流量特性 快开
调节精度 ±5~10%
使用温度 ≤100℃
公称压力 PN系列:PN0.1MPa、1.0MPa、1.6MPa Class系列:Class150
连接方式 法兰式、焊接式、螺纹①
法兰距 符合GB12221-2005①
阀体及上阀盖材质 WCB、WC9、CF8、CF8M②
执行机构型式 膜片式、波纹管式
表面涂层 银灰色(环氧树脂);阀体为不锈钢时,本体不加涂层。

注①:连接方式、阀体法兰及法兰端面距可按用户指定的标准制造;

:阀体及阀内件材质可按用户指定标准制造。
